Cable aislado CUI 100 kV 3.50 mt

USD $ 287.00
Cantidad mínima de compra: 2 unidades
SKU: 830208 Categorías: ,

Descripción

El área peligrosa de los voltajes táctiles y escalonados para los seres vivos se define como un área de aprox. 3 m alrededor del conductor descendente, desde el nivel del suelo hasta una altura de aprox. 3 m.

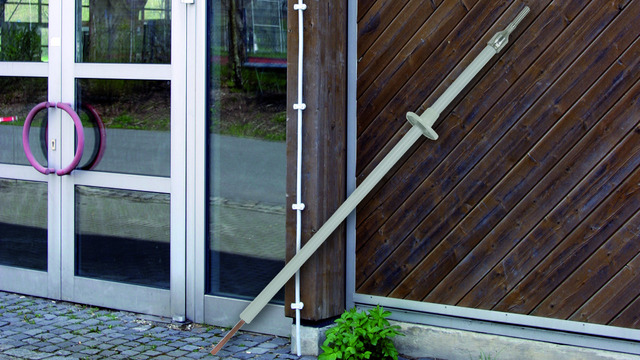

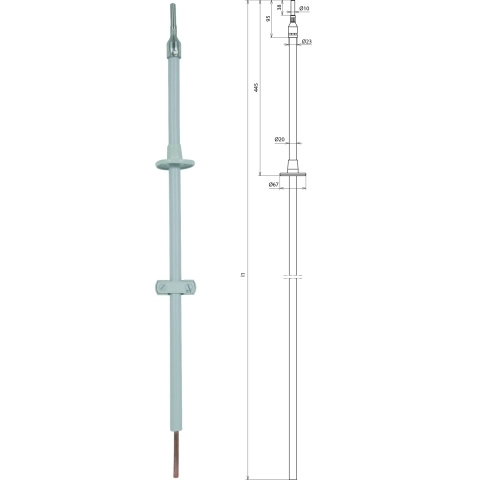

El conductor CUI tiene un núcleo de cobre y un aislamiento resistente a alto voltaje.

Estos conductores deberán cumplir los requisitos de:

  • Capacidad de soportar sobretensiones de 100 kV (1.2 / 50 μs)
  • Prevención de flashover progresivo incluso con lluvia

IEC / EN 62305-3 señala que en ciertas condiciones, la proximidad de los cables descendentes de un LPS puede ser peligrosa para la vida debido a la tensión de contacto, incluso si el LPS ha sido diseñado y construido de acuerdo con las normas requeridas.
Esto podría aplicarse a áreas de entrada o refugio de edificios con una alta frecuencia de visitantes, tales como teatros, cines, centros comerciales, donde los conductores desnudos / no aislados y los electrodos de tierra de protección contra rayos se instalan en las proximidades.
Las medidas de protección contra voltajes táctiles inadmisiblemente altos también se pueden solicitar para edificios o estructuras especialmente expuestos (en peligro de relámpagos), p. refugios, que están a disposición del público.

La tensión de contacto se define como la tensión que afecta a una persona parada en el suelo a una distancia de aproximadamente 1 m del conductor de bajada que toca el conductor de bajada. Aquí la corriente fluye a través de la mano y el cuerpo hasta los pies.
El área peligrosa para personas fuera de un edificio se define como 3 m alrededor del conductor descendente y desde el nivel del suelo hasta una altura de aprox. 3 m.
Según IEC / EN 62305-3 Subcláusula E.4.2.4.2, el área a proteger contra el voltaje de contacto corresponde a la altura en la punta de los dedos de un hombre cuando estira su brazo verticalmente y una distancia de separación. Además, debe tenerse en cuenta la tensión de paso en el entorno del conductor de construcción / bajada.

Descargar ficha técnica

Información adicional

Peso 2.6 kg
